Alçak Gerilim Çok Damarlı STA Zırhlı Bakır PVC İzoleli ve Kılıflı Güç Kabloları

0,6/1kV Alçak gerilim çok çekirdekli STA zırhlı bakır PVC yalıtımlı ve kılıflı güç kabloları (CU/PVC/STA/PVC) IEC 60502-1 ile uyumludur. Sınıf 2 çok telli çıplak bakır iletken (talep üzerine 6 mm²'den küçük boyutlar için Sınıf 1 katı bakır iletken isteğe bağlıdır), PVC yalıtım, çift çelik bant (STA) zırh ve PVC dış kılıfla üretilen kablo, sıkıştırmaya ve harici mekanik darbelere karşı güçlü direnç sunar. Sabit kuruluma uygun olan bu STA zırhlı güç kablosu, endüstriyel tesisler, belediye inşaatları, demiryolu transit yardımcı güç ve ticari bina dağıtımı için doğrudan gömme zemine, kablo kanallarına ve yer altı kanallarına döşenebilir. Nominal sürekli çalışma sıcaklığı 70°C'dir ve çekirdek tanımlaması IEC60445/HD-308-S2 renk kodlama kurallarına uygundur.

Çin'de 5 tesisi bulunan güvenilir bir Çin kablo tedarikçisi olan Taitong Cable, fabrika fiyatına göre toplu siparişler sağlıyor. Çoklu çekirdek konfigürasyonları mevcuttur. Özel gereksinimleri destekliyoruz ve yerel sertifikasyon için teknik yardım sağlıyoruz, proje alıcılarına, EPC yüklenicilerine, elektrik toptancılarına ve dünya çapındaki distribütörlere hizmet veriyoruz.

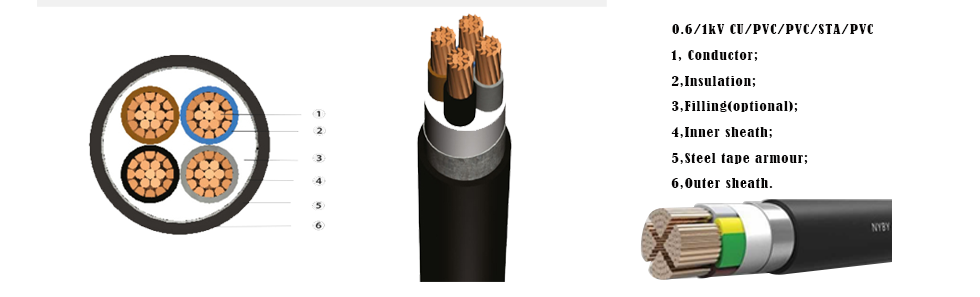

CU/PVC/PVC yatak takımı/STA/PVC-0,6/1kV

HD 603: NYBY‑STA, NYBY-SWA

(HD603S1A3 uyumluluğu gerekiyorsa, lütfen bunu spesifikasyonlarınızda açıkça belirtin.)

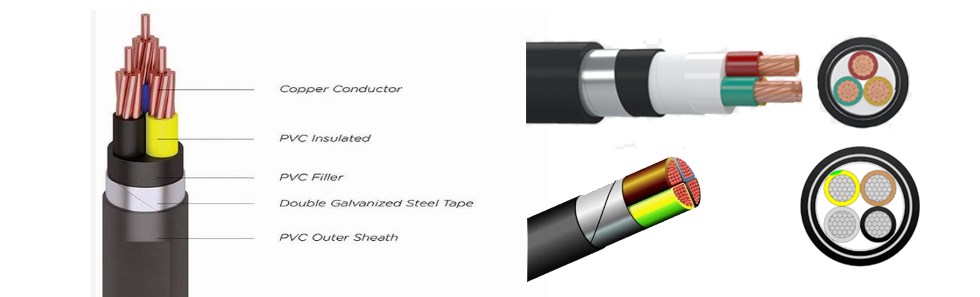

İnşaat (içten dışa)

---

1, İletken: IEC60228'e göre Class2 çok telli düz tavlı bakır iletken (Sınıf-1 katı iletken de opsiyonel olarak mevcuttur.)

2, İzolasyon: IEC-60502-1'e uygun PVC-A izolasyon

3, higroskopik olmayan dolgu maddeleri ile katlanmış yalıtımlı çekirdekler (isteğe bağlı)

4, Yatak Takımı: Ekstrüde PVC yatak takımı

5, Zırh: Çift galvanizli çelik bant zırhı (DSTA/STA)

6, Dış kılıf: Ekstrüde PVC dış kılıf, Tip ST2

Alçak gerilim çok çekirdekli STA zırhlı bakır PVC yalıtımlı ve kılıflı güç kablolarının uygulamaları 0,6/1 kV

---

Bu 2-5 çekirdekli düşük voltajlı bakır PVc yalıtımlı STA (çift çelik bant) zırhlı güç kablosu, sabit yerleşimli kurulum için tasarlanmıştır. Çift katmanlı galvanize çelik bant zırhı ezilmeye karşı olağanüstü direnç, darbeye ve kemirgenlere karşı koruma sağlar. Doğrudan gömülü yer altı döşemesi, kablo kanalları, yer altı kanalları, tüneller ve tesisat boru galerileri için yaygın olarak kullanılmaktadır.

Bu LV STA zırhlı PVC kablo, endüstriyel tesis makineleri, belediye altyapısı, yerleşim bölgesi yer altı enerji şebekesi, demiryolu toplu taşıma yardımcı devreleri, bodrum güç dağıtımı ve dış saha güç iletimi için güç sağlar. (Ağır çekme yükü altında kuruluma uygun değildir).

Damar Yalıtım Rengi: HD 308 S2'ye uygun tanımlama. IEC 60445'e göre koruyucu iletken için Yeşil/Sarı. (Aşağıdaki şekle bakın)

---

Yalıtım ve dış kılıf renkleri isteğe göre mevcuttur

Alçak Gerilim Bakır PVC Yalıtımlı PVC Yatak Çift Çelik Bantlı Zırhlı PVC Kılıflı Güç Kablolarının Temel Faydaları (600/1000V)

---

1, Mekanik Koruma: Çelik bant zırhı (STA) ezilme, darbe veya kemirgenlerden kaynaklanan hasarları önler.

2, Sabit Kararlılık: Çok çekirdekli bakır tasarım, kararlı, sürekli düşük voltajlı yükleri verimli bir şekilde işler.

3, Çevresel Direnç: Dış PVC kılıf, açık havada kullanıldığında neme, hava koşullarına ve hafif kimyasal maddelere maruz kalmaya karşı dayanıklıdır

0.6/1kV AG Çok Damarlı Cu PVC STA PVC Güç Kablolarının Teknik Özellikleri

---

Alçak Gerilim Çok Damarlı STA Zırhlı Bakır PVC Yalıtımlı ve Kılıflı Güç Kabloları için Özel Olarak Mevcut Yapılar

---

Temel katman yapısı:

bakır iletken + PVC-A yalıtım + yataklama + STA çelik bant zırhı + dış kılıf

Not: Çok çekirdekli kabloların içindeki manyetik alanlar birbirini dengeler, bu nedenle şiddetli girdap akımı ısınması meydana gelmez, bu da STA çelik bant zırhını çok çekirdekli düzenler için çok uygun hale getirir.

Dış kılıf seçenekleri (özel olarak seçilebilir)

1, ST2-PVC kılıf (iç mekanlar, kablo kanalları ve sıradan binalar için fabrika standardı seçeneği)

2, ST7-PE polietilen kılıf: vahşi, nemli toprakta ve açık hava koşullarında doğrudan gömmek için tasarlanmış olup su geçirmez, yaşlanmaya dayanıklı ve düşük sıcaklığa dayanıklı performansa sahiptir

3, ST8-LSZH düşük dumanlı sıfır halojen kılıf: tüneller, metrolar ve alışveriş merkezleri gibi kalabalık kamusal alan projelerinde uygulanır

Komple yapı tanımlamaları

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Zırh değiştirme seçenekleri

1, STA çelik bant zırhı (standart, yer altı gömme için basınç yüküne dayanma konusunda iyidir)

2, hem sıkıştırma direnci hem de çekme direnci gerektiren senaryolar için SWA ince çelik tel zırhı

3, Ağır yük, yüksek gerilim döşeme koşulları için ağır hizmet tipi kalın çelik tel zırh

4, hafif ve korozyona dayanıklı gereksinimler için AWA alüminyum tel zırh

İletken tipi özelleştirme

1, Sabit kurulum için Sınıf-1 katı bakır iletken

2, Sınıf-2 sıkıştırılmış çok telli bakır iletken (genel fabrika standardı)

3, Sık sık bükülen ekipman kablolaması için Sınıf-5 esnek çok telli bakır iletken

4, İsteğe bağlı alüminyum iletken

Yalıtım malzemesi yükseltmesi

1, PVC-A izolasyon (taban versiyonu, 70°C uzun süreli çalışma sıcaklığına sahip)

2, XLPE çapraz bağlı polietilen izolasyon (90°C nominal çalışma sıcaklığı ve daha yüksek akım taşıma kapasitesi)

Kişiselleştirilebilir iç yatak

1, Standart yatak PVC malzemeyi benimser;

2, dış kılıf malzemesine uyacak şekilde PE veya LSZH yataklama mevcuttur.

İsteğe bağlı elektromanyetik koruyucu katman

İnvertörlerden ve kontrol cihazlarından kaynaklanan endüstriyel elektromanyetik paraziti engellemek için yalıtım ve yataklama arasına takılan isteğe bağlı bakır bant kalkanı.

Örnek: Cu/PVC-Kalkan/STA/PE

Çok çekirdekli kombinasyon düzenleri

2 çekirdekli, 3 çekirdekli, 4 çekirdekli, 5 çekirdekli, 3+1 çekirdekli, 3+2 çekirdekli, 4+1 çekirdek yapılandırmaları

Özel modifiye edilmiş fonksiyonel dış kılıf

Alev geciktirici, yangına dayanıklı, UV'ye dayanıklı, yağa dayanıklı, termit önleyici, soğuğa dayanıklı ve korozyon önleyici performans için özel yapım kılıf

Kabloları Taitong Cable'dan toplu sipariş etmenin nedenleri?

---

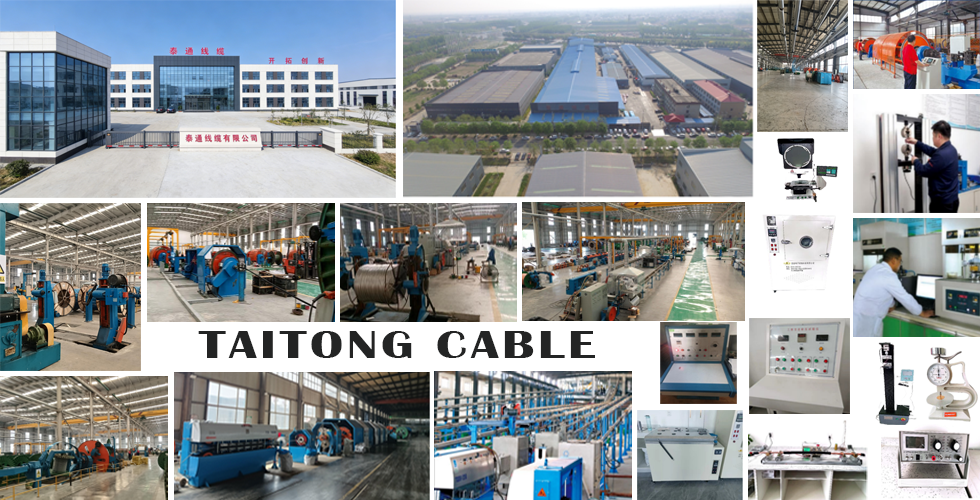

Çin merkezli büyük ölçekli bir tel ve kablo üreticisi olan Taitong Cable, 2002'den bu yana tanınmış büyük ölçekli projeler için kablo malzemeleri tedarik etmiş ve uzun vadeli güvenilir işbirliği ortaklıkları kurmuştur. Denizaşırı odaklı uluslararası ticaret ve toplu sipariş tedarik hizmetlerinde zengin deneyim biriktirdik. Beş bağımsız üretim tesisi ve bölgeler çapında 30'dan fazla şube tarafından desteklenen, küresel alıcılar için birinci sınıf kablo ürünleri ve düşünceli tek elden hizmetler sağlıyoruz.
