OG Bakır Güç Kabloları Neden Şebeke Güvenilirliğini Sağlar?

Özet: Modern ağır endüstriler ve kentsel altyapılar genişledikçe, orta gerilim şebekeleri benzeri görülmemiş bir iletim istikrarı talep ediyor.6/10 kV ila 26/35 kV arası orta gerilim güç kablolarıyüksek yüklü elektrik dağıtımının hayati arterleri olarak hizmet eder. Bu makale, orta gerilim bakır kabloların kritik yapısal katmanlarını, mühendislik avantajlarını ve sıkı test standartlarını analiz ederek altyapı satın alma yöneticilerine uzun vadeli ağ güvenliği konusunda rehberlik eder.

İçindekiler

1.Giriş

2. 6/10 kV ila 26/35 kV OG Kabloların Yapısal Katmanları

3.Orta Gerilim Sistemlerinde Bakır İletkenler Neden Mükemmeldir?

4.Yeraltı Risklerini Ortadan Kaldırmak: Koruma ve Zırh

5.Teknik Uygunluk ve Fabrika Özelleştirmesi

giriiş

6 kV ila 35 kV orta gerilim aralığında çalışan güç şebekeleri, standart alçak gerilim hatlarının dayanamayacağı önemli miktarda elektrik stresine neden olur. Bu yüksek potansiyellerde herhangi bir yapısal düzensizlik, yıkıcı kısmi deşarjlara yol açabilir. Danışman mühendisler, belediye trafo merkezleri ve devasa üretim bölgeleri için kesintisiz sürekliliği garanti etmek amacıyla sürekli olarak ağır hizmet tipi bakır çekirdekli orta gerilim çözümleri belirlemektedir.

Uluslararası tanınmış bir üretici olarak,Taitong Kablosuküresel şebeke güvenlik marjlarını aşan 6/10 kV ila 26/35 kV güç kabloları sağlamak için gelişmiş katener vulkanizasyon üretim hatlarından yararlanır ve ağır sanayi ihaleleri için yüksek verimli dağıtım seçenekleri sunar.

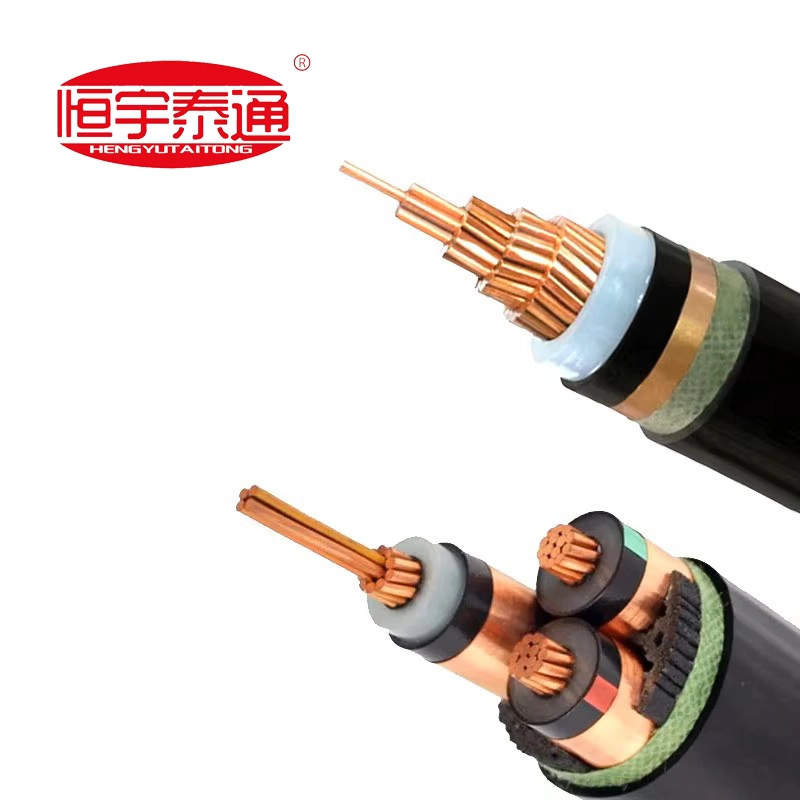

6/10 kV ila 26/35 kV OG Kabloların Yapısal Katmanları

Alçak gerilim kablolarının aksine, orta gerilim kabloları, yoğun iç elektrik alanını eşitlemek için gelişmiş bir üçlü ekstrüzyon katmanı gerektirir. Yapı mühendisliği birkaç hassas üretilmiş bölgeyi içerir:

İletken: Maksimum iletkenlik ve minimuma indirilmiş çap sağlayan yüksek saflıkta, dairesel sıkıştırılmış çok telli bakır (Sınıf 2).

İç Yarı İletken Kalkan: Elektriksel stres konsantrasyonlarını ortadan kaldırmak için doğrudan iletkenin üzerine ekstrüde edilen pürüzsüz yarı iletken katman.

XLPE Yalıtım: 90°C'ye kadar sürekli çalışmada yüksek gerilim stresini tedavi eden, ekstra temiz Çapraz Bağlı Polietilen.

Dış Yalıtım Kalkanı: Radyal elektrik alanlarını tek biçimli hale getiren soyulabilir veya birleştirilmiş yarı iletken katman.

Metalik Koruyucu Katman: Kapasitif şarj akımlarını ve arıza akımlarını güvenli bir şekilde toprağa taşımak için tasarlanmış, helisel olarak sarılmış yüksek iletkenliğe sahip bakır bantlar veya bakır teller.

Dış Koruyucu Kılıf: Metalik korumayı toprak altındaki nemden yalıtmak için tasarlanmış sert, hava koşullarına dayanıklı PVC veya yüksek yoğunluklu PE ceket.

Orta Gerilim Sistemlerinde Bakır İletkenler Neden Mükemmeldir?

Alüminyum, düşük başlangıç ​​maliyetleri nedeniyle yerel düşük voltajlı elektrik hatlarına hakim olurken, yüksek saflıkta bakır, birkaç önemli nedenden dolayı kritik 6 kV ila 35 kV orta gerilim dağıtımı için tartışmasız standarttır:

1.Üstün Akım Taşıma Kapasitesi: Bakır, alüminyuma göre önemli ölçüde daha düşük elektrik direnci sunarak, tek çekirdekli veya üç çekirdekli kurulumların, daha sıkı yer altı kanal kümeleri aracılığıyla devasa güç bloklarını iletmesine olanak tanır.

2. Minimize Edilmiş Gerilim Düşüşü: Daha uzun endüstriyel çalışmalar için gerekli olan bakır çekirdekler, geniş bölgesel aralıklarda hat iletim ısıtma kayıplarını önemli ölçüde azaltır.

3.Yüksek Mekanik Çekme Dayanımı: Bakır, karmaşık hendek açma veya derin yönlü sondaj kurulumları sırasında aşırı çekme gerilimlerine dayanabilir ve çekirdek esneme risklerini ortadan kaldırır.

Yeraltı Risklerini Ortadan Kaldırmak: Koruma ve Zırh

Gömülü orta gerilim devrelerine yönelik en yaygın tehdit, ucuz yalıtımdaki mikro boşlukların nemle birleştiğinde kablonun zamanla yavaş yavaş bozulmasına neden olan bir olay olan su ağaçlandırmasıdır.

Taitong KablosuUltra temiz bileşik malzemeler ve son teknoloji ürünü üçlü ortak ekstrüzyon çapraz bağlama teknolojisini kullanarak bu riski ortadan kaldırır. Üst üste binen bakır bant koruma, isteğe bağlı çelik tel zırh (SWA) veya çift çelik bant zırh (DSTA) ile bir araya gelerek ikili bir bariyer oluşturur. Bu bariyer, yeraltı kaya basıncını, nem sızmasını ve kemirgenlerin bozulmasını tamamen engelleyerek operasyonel yaşam beklentisini 30 yılın üzerine çıkarır.

Teknik Uyumluluk ve Fabrika Özelleştirmesi

Küresel altyapı ihaleleri uzlaşmaya sıfır yer bırakıyor. Orta gerilim sistemleri, katı tip testi sertifikalarıyla desteklenen kusursuz tasarım uygulaması gerektirir.

Şu tarihte:Taitong Kablosu, genel bir kitlesel stok takas odası işletmiyoruz. % 100 fabrika doğrudan özelleştirilmiş üretim modeliyle çalışan, tek çekirdekli ve üç çekirdekli orta gerilim kablolarının her partisi, doğrudan projenizin özel miktar listelerine (BOQ), takip sistemi gereksinimlerine ve yerelleştirilmiş çevresel spesifikasyonlara göre tasarlanır.

Orta gerilim teknik birimimizle bugün iletişime geçinfabrika teknik kataloglarına, kesit tasarım sayfalarına erişmek veya bölgesel şebeke altyapı ihaleniz için hızlı, sözleşmeye hazır bir maliyet tahmini almak için!
