Neden 0.6/1kV Alüminyum Zırhlı Kablolar Güç Şebekeleri

Özet:Endüstriyel park geliştirmelerinde, yenilenebilir enerji toplama ağlarında ve ticari dağıtım döngülerinde, kurulum bütçelerinin ciddi yer altı korumasıyla dengelenmesi esastır. Zırhlı alüminyum güç kabloları, doğrudan gömülen alçak gerilim güç ağlarının omurgasını oluşturur. Bu makale, çok çekirdekli alüminyum zırhlı hatları uluslararası proje tedarikinde önde gelen spesifikasyon haline getiren iç katmanlı mühendisliği, çift çelik bant koruma mekanizmalarını ve maliyet avantajlarını açıklamaktadır.

İçindekiler

giriiş

0.6/1kV Çok Çekirdekli Zırhlı Alüminyum Kabloların Yapısal Mimarisi

Çift Çelik Bant Zırhı: Doğrudan Gömme Hizmet Çalıştırmalarının Güvenliğini Sağlama

Alüminyum İletkenler: Büyük Ölçekli Altyapıda Yatırım Getirisini En Üst Düzeye Çıkarma

Küresel Enerji Projelerinde Temel Uygulama Senaryoları

Doğrudan Fabrikada Özelleştirme ve Tedarik Güvenliği

giriiş

Yeraltı elektrik besleyici ağları sürekli mekanik tehlikelere maruz kalmaktadır. Doğrudan gömülen hendekler, ezici toprak sıkışmasına, kazı sırasında kazara fiziksel darbelere ve yeraltına kemirgenlerin girmesine neden olur. Ayrıca, uzun mesafeli ikincil dağıtım ağlarında geleneksel ağır bakır kabloların kullanılması, hammadde maliyetlerini ve nakliye masraflarını önemli ölçüde artırır.

Bu teknik ve bütçesel zorlukları çözmek için,Taitong Kablosuyüksek performanslı 0,6/1kV çok çekirdekli zırhlı alüminyum güç kabloları üretmektedir. Yüksek iletkenliğe sahip çok telli alüminyum iletkenleri ağır hizmet tipi metalik zırhla birleştiren kablolarımız, küresel hizmet yüklenicilerine tavizsiz mekanik güvenlik ve uzun vadeli çalışma verimliliği sağlar.

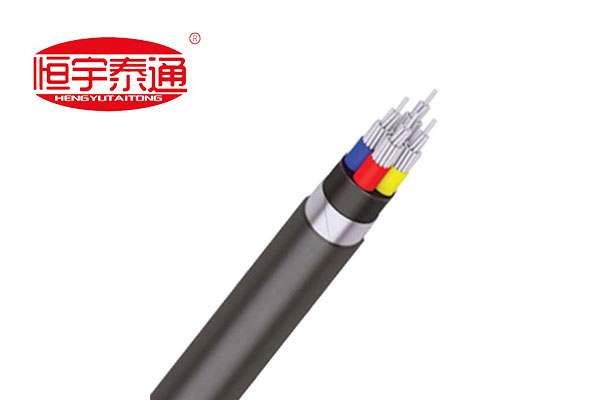

0.6/1kV Çok Çekirdekli Zırhlı Alüminyum Kabloların Yapısal Mimarisi

Çelik bant zırhlı alüminyum güç kablosunun çok katmanlı kesiti tam mekanik ve elektriksel koruma sağlar:

Örgülü Alüminyum İletkenler (Sınıf 2):Sabit akım kapasitesi, düşük ağırlık ve yüksek terminal bağlantı güvenilirliğini garanti etmek için sıkı bir şekilde bükülmüş yüksek saflıkta elektrikli alüminyum tellerden oluşturulmuştur.

Renk Kodlu Faz Yalıtımı:Saha kurulumu sırasında hatasız faz tanımlamasını sağlamak için her bir damarın etrafına standart renklerde (Kırmızı, Sarı, Mavi vb.) sarılmış birinci sınıf XLPE veya PVC yalıtım.

Ekstrüde İç Yatak / Yastık Kılıfı:Zırhlama işlemi sırasında faz yalıtımlarını keskin metalik kenarlardan korumak için iç çekirdek düzeneği üzerinde oluşturulmuştur.

Çift Çelik Bant Zırhı (DSTA):Yüksek radyal ezilme basınçlarını absorbe etmek ve fiziksel aletlerin veya kayaların kabloyu delmesini önlemek için çekirdek matrisinin etrafına sarılmış üst üste binen sarmal çelik bantlar.

Ağır Hizmete Uygun Koruyucu Dış Kılıf:Nem girişini, toprak asit korozyonunu ve çevresel bozulmayı önleyen, yağa dayanıklı, UV stabilizasyonlu PVC veya PE ceket.

Çift Çelik Bant Zırhı: Doğrudan Gömme Hizmet Çalıştırmalarının Güvenliğini Sağlama

Altyapı danışmanları neden belirtiyor?çelik bant zırhlı (DSTA) kablolarDüşük voltajlı ikincil şebekeler için YJLV22/VLV22 serisi gibi mi?

1. Pahalı Dış Boruların Ortadan Kaldırılması:Zırhsız kablolar yeraltına gömüldüklerinde ağır PVC veya beton kanallar gerektirir. Çelik bant zırhlı tasarımlar doğrudan yer altı hendeklerine döşenebilir, bu da inşaat kazısı ve boru tesisatı maliyetlerini büyük ölçüde azaltır.

2. Aşırı Ezilme ve Darbe Savunması:Ağır toprak altı basıncı, kaya çökelmesi veya üstten geçen araçlar yumuşak plastik kabloları deforme edebilir. Çift çelik bant sargıları fiziksel darbeyi emerek yapısal çekirdek bütünlüğünü korur ve fazdan faza kısa devreleri önler.

3.Yeraltı Haşere Koruması:Termitler, sincaplar ve kemirgenler düzenli olarak standart polimer kaplamaları çiğnerler. Geçilmez metalik çelik bariyer, biyolojik hasarı önleyerek yeraltı ağının ömrünü 30 yılın üzerine çıkarır.

Alüminyum İletkenler: Büyük Ölçekli Altyapıda Yatırım Getirisini En Üst Düzeye Çıkarma

Hammadde bütçeleri projenin fizibilitesini belirler. Kullanmaçok telli alüminyum iletkenlerBakır yerine belirleyici ekonomik avantajlar sağlar:

Önemli Maliyet Tasarrufları:Alüminyum dolar başına olağanüstü iletkenlik sunarak EPC yüklenicilerinin geniş dağıtım mesafelerinde kablo malzemesi harcamalarını önemli ölçüde azaltmasına olanak tanır.

Daha Hafif Taşıma Ağırlığı:Alüminyumun azaltılmış ağırlığı, kablo kanalının çekilmesini basitleştirir, kurulum çalışma saatlerini azaltır ve yurtdışı teslimat için nakliye konteyneri nakliye maliyetlerini azaltır.

Küresel Enerji Projelerinde Temel Uygulama Senaryoları

Güç, koruma ve uygun fiyat arasındaki denge sayesinde Taitong Cable'ın zırhlı alüminyum serisi, büyük uluslararası proje ihalelerinde yaygın olarak kullanılmaktadır:

Güneş ve Rüzgar Enerjisi Çiftlikleri:Düşük voltajlı çıkışın, geniş dış mekan arazilerinde invertör istasyonlarından yükseltici transformatör ünitelerine taşınması.

Endüstriyel Kompleksler ve Kimya Tesisleri:Ağır makine yüklerine maruz kalan dış mekan kablo kanalları ve yer altı kanalları boyunca ikincil gücün yönlendirilmesi.

Ticari ve Konut Alt Şebekeleri:Genişleyen banliyö gelişmelerinde ana trafo merkezlerinin bireysel bina dağıtım panolarına bağlanması.

Doğrudan Fabrikada Özelleştirme ve Tedarik Güvenliği

Uluslararası altyapı tedariki, yalıtım boşlukları veya zırh boşlukları için sıfır toleransa izin verir. Her üretim partisi, IEC 60502-1 ve BS 5467 dahil olmak üzere geçerli uluslararası standartlara uygun olmalıdır.

Şu tarihte:Taitong Kablosu%100 fabrikaya doğrudan özelleştirilmiş üretim modeliyle proje uygulamanızı destekliyoruz. Önceden hazırlanmış, eskimiş depo temizleme kalemlerini zorlamıyoruz. Bunun yerine, yerel ulusal şebeke gereksinimlerinize uyacak şekilde iletken kesitlerini (16 mm2'den 500 mm2'ye kadar), çok çekirdekli kombinasyonları (3 çekirdekli, 4 çekirdekli, 3+1, 4+1, 3+2), zırh kalınlığını ve özel dış kılıf bileşenlerini kalibre ederek projenizin kesin miktar listesine (BOQ) doğrudan uyum sağlamak için her zırhlı alüminyum güç kablosu grubunu özel olarak üretiyoruz.

Güç dağıtım mühendisliği bölümümüzle bugün iletişime geçinYetkili tip testi sertifikalarını, özel boyutlu planları talep etmek veya yaklaşan şebeke ihaleniz için hızlı, doğrudan fabrika maliyet tahminini almak için!
