Neden 4 Çekirdekli Zırhlı Alüminyum Kablolar Güç Şebekeleri

Özet: Endüstriyel hizmet genişletmelerinde, güneş enerjisi tesisi toplama ağlarında ve ticari bina dağıtım şebekelerinde, doğrudan gömme dayanıklılığını sıkı satın alma bütçeleriyle dengelemek önemli bir mühendislik önceliğidir. 4 çekirdekli zırhlı alüminyum güç kabloları (YJLV22 / 0,6/1kV serisi), alçak gerilim ikincil ağları için yüksek güvenilirliğe sahip bir iletim çözümü olarak hizmet eder. Bu teknik makale, 4 çekirdekli alüminyum güç kablolarını uluslararası altyapı ihalelerinde en iyi seçenek haline getiren çok katmanlı tasarımı, çift çelik bant zırh mekaniğini ve maliyet avantajlarını analiz etmektedir.

İçindekiler

giriiş

4 Çekirdekli Zırhlı Alüminyum Kabloların Yapısal Mimarisi

Çift Çelik Bant Zırhı: Doğrudan Gömme Yardımcı Program Çalıştırmalarını Korumak

4 Çekirdekli Tasarım: Üç Fazlı Düşük Gerilim Gücünü Kolaylaştırma

Örgülü Alüminyum İletkenlerin Maliyet Avantajları

Bölgesel Enerji Şebekelerinde Temel Uygulama Senaryoları

Doğrudan Fabrikada Özelleştirme ve Tedarik Güvenliği

giriiş

Yeraltı alçak gerilim enerji dağıtım hatları ağır fiziksel zorlanmaya maruz kalır. Yeraltı hendekleri, zırhsız kabloları toprak hareketine, sıkıştırma kuvvetlerine, keskin kaya kenarlarına ve potansiyel kemirgen girişine maruz bırakır. Ek olarak, bakır iletkenlerin uzun dağıtım aralıklarında kullanılması, hammadde maliyetlerini ve navlun masraflarını önemli ölçüde artırır.

Bu kurulum engellerini çözmek için Taitong Cable, birinci sınıf 0,6/1kV 4 çekirdekli çelik bant zırhlı alüminyum güç kabloları üretmektedir. Yüksek iletkenliğe sahip çok telli alüminyum iletkenleri sağlam çift çelik bant zırhıyla eşleştiren kablolarımız, küresel hizmet yüklenicileri için güvenilir mekanik güç ve sürekli güç dağıtımı sağlar.

4 Çekirdekli Zırhlı Alüminyum Kabloların Yapısal Mimarisi

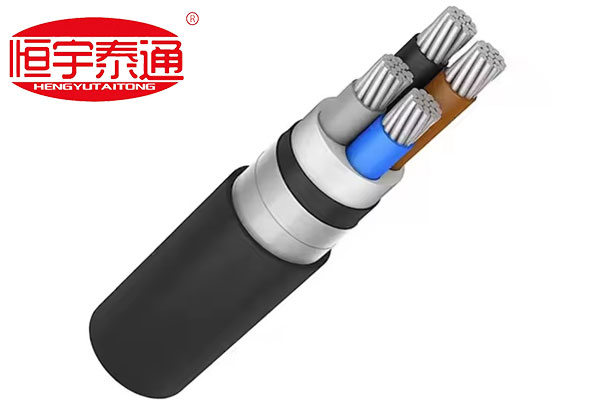

4 çekirdekli zırhlı alüminyum güç kablosunun kesitine ayrıntılı bir bakış, zorlu yeraltı koşulları için tasarlanmış katmanlı mühendisliğini göstermektedir:

Sıkıştırılmış Örgülü Alüminyum İletkenler: Optimum elektrik iletkenliği sağlarken daha düşük kablo çapına sıkı bir şekilde sarılmış yüksek saflıkta elektrikli alüminyum tellerden oluşur.

Renk Kodlu XLPE/PVC Yalıtım:Saha kurulumu sırasında doğru faz tanımlamasına ve basitleştirilmiş terminal bağlantısına olanak tanıyan renk kodlu faz yalıtımı (örn. Kahverengi, Mavi, Siyah, Gri).

Ekstrüde İç Yatak:Zırhın sürtünme hasarını önlemek için birleştirilmiş çekirdek demetinin üzerine sarılan pürüzsüz iç koruyucu yastık katmanı.

Çift Çelik Bant Zırhı (DSTA):Üst üste binen sarmal çelik zırh bantları iç yatağın etrafına güvenli bir şekilde sarılarak ağır dış darbeleri ve radyal basıncı emer.

Hava koşullarına dayanıklı Dış Kılıf:Toprak nemine, asit korozyonuna ve yüzey aşınmasına dayanıklı, ağır hizmet tipi, UV stabilizasyonlu PVC veya PE dış kılıf.

Çift Çelik Bant Zırhı: Doğrudan Gömme Yardımcı Program Çalıştırmalarını Korumak

Proje danışmanları ve EPC yüklenicileri neden yer altı kablo tesisatları için çift çelik bant zırhını (DSTA) tercih ediyor?

1.Doğrudan Gömme Uyumluluğu:Zırhlı kablolar, pahalı harici PVC veya beton sevk borularına olan ihtiyacı ortadan kaldırarak, açık toprak hendeklere doğrudan kuruluma olanak tanır ve toplam inşaat maliyetlerini düşürür.

2.Ekstrem Ezilme ve Darbe Dayanımı:Zemin oturması ve üstten geçen ağır araçlar sürekli düşey kuvvet uygular. Çift çelik bant sargısı, iç iletkenleri deformasyona ve fiziksel delinmeye karşı korur.

3.Yeraltı Zararlı Savunması:Kemirgenler ve oyuk açan zararlılar sıklıkla yumuşak dış polimerleri çiğnerler. Çelik bant katmanı, hattın hizmet ömrünü 30 yılın ötesine uzatan aşılmaz bir fiziksel bariyer oluşturur.

4 Çekirdekli Tasarım: Üç Fazlı Düşük Gerilim Gücünü Kolaylaştırma

4 çekirdekli konfigürasyon, üç fazlı dört kablolu dağıtım ağları (3 Faz+N) için özel olarak tasarlanmıştır:

Dengeli Faz Dağılımı:Tek bir kablo demetinde tam boyutlu nötr iletkenle birlikte üç fazlı iletkenleri barındırır.

Basitleştirilmiş Düzen:Birden fazla tek damarlı kablo çalıştırmaya kıyasla kablo döşeme işçiliğini ve kablo tepsisi alanı gereksinimlerini azaltır.

Örgülü Alüminyum İletkenlerin Maliyet Avantajları

Hammadde fiyatlandırması altyapının uygulanabilirliğini önemli ölçüde etkiler. Bakır yerine çok telli alüminyum iletkenlerin kullanılması belirgin ekonomik faydalar sağlar:

Önemli Sermaye Tasarrufu:Alüminyum, bakırın malzeme maliyetinin çok altında bir maliyetle mükemmel güç taşıma kapasitesi sunarak yüklenicilerin proje bütçelerini daha uzun dağıtım mesafelerine genişletmesine olanak tanır.

Azaltılmış Taşıma ve Taşıma Ağırlığı:Alüminyumun hafif özelliği, kablo kanalının çekilmesini basitleştirir, kurulum iş gücü saatlerini azaltır ve yurtdışı nakliye için konteyner yük yüklemesini optimize eder.

Bölgesel Enerji Şebekelerinde Temel Uygulama Senaryoları

Taitong Kablosu'ın 4 çekirdekli zırhlı alüminyum hatları, yapısal dayanıklılıkları ve yüksek maliyet verimlilikleri sayesinde küresel ihalelerde geniş çapta öne çıkıyor:

Güneş ve Rüzgar Santrali Toplama Ağları:Düşük voltajlı AC gücünün yükseltici transformatörlerden genişleyen güneş enerjisi alanları boyunca ana dağıtım merkezlerine taşınması.

Endüstriyel ve Ticari Kompleksler:Ana şebeke transformatörlerini fabrika dağıtım panellerine bağlayan yeraltı ana besleyicilerinin yönlendirilmesi.

Banliyö Izgarası Uzatma İhaleleri:Büyüyen yerleşim bölgelerinde hava koşullarına bağlı elektrik kesintilerini önlemek için kırılgan havai hatların gömülü zırhlı ağlarla değiştirilmesi.

Doğrudan Fabrikada Özelleştirme ve Tedarik Güvenliği

Kamu hizmetleri ihaleleri, yalıtım boşlukları, iletken farklılıkları veya zırh boşlukları için sıfır yer bırakır. Küresel satın alma sözleşmeleri, IEC 60502-1 ve BS 5467 dahil olmak üzere tanınmış parametrelere sıkı sıkıya bağlı kalmayı gerektirir.

Şu tarihte:Taitong Kablosu%100 fabrikaya doğrudan özelleştirilmiş üretim modeliyle proje uygulamanızı destekliyoruz. Önceden hazırlanmış, eskimiş depo temizleme kalemlerini zorlamıyoruz. Bunun yerine, yerel ulusal şebeke standartlarını karşılamak için iletken kesitlerini (16 mm2'den 500 mm2'ye kadar), yalıtım kalınlığını, zırh parametrelerini ve dış kılıf malzemelerini kalibre ederek projenizin kesin miktar listesine (BOQ) doğrudan uyum sağlamak için her 4 çekirdekli zırhlı alüminyum kablo partisini özel olarak üretiyoruz.

Talep etmek için bugün güç kablosu mühendislik bölümümüzle iletişime geçinyaklaşan enerji ihaleniz için doğrulanmış tip testi raporları, özel boyutlu çizimler veya hızlı, doğrudan fabrika fiyat teklifi!
