1kV AG Güç Kabloları Şebekeler İçin Neden Önemlidir?

Özet: İkincil enerji dağıtım şebekelerinde, ticari komplekslerde ve yerel sanayi bölgelerinde alçak gerilim hatları, son kullanıcılara giden son ve en kritik bağlantıyı oluşturur.1kV ve altında derecelendirilmiş alçak gerilim güç dağıtım kabloları bu ağlar için birincil kanal görevi görür. Bu makale, standart 0,6/1kV zırhlı alüminyum kabloların iç çok çekirdekli mekaniğini, malzeme avantajlarını ve güvenlik mimarilerini açıklayarak proje yöneticilerinin güç şebekesi verimliliklerini en üst düzeye çıkarmasına yardımcı olur.

İçindekiler

giriiş

0.6/1kV 5 Çekirdekli Güç Kablolarının Yapısal Mühendisliği

Alçak Gerilim Dağıtımında Alüminyumun Stratejik Maliyet Avantajı

Modern Enerji İhalelerinde 5 Çekirdekli Sistemlerin Gerekliliği

Fabrikada Doğrudan Uyumluluk ve Proje Kaynak Kullanımı

giriiş

Orta gerilim trafo merkezlerinden yerelleştirilmiş tüketici şebekelerine geçiş, inanılmaz derecede kararlı ikincil dağıtım kabloları gerektirir. 1kV ve altında çalışan bu devrelerin, dalgalanan yük profillerini, tek fazlı dengesizlikleri ve harici fiziksel toprak bozukluklarını sürekli olarak yönetmesi gerekir. Elektrik danışmanları, belediye binası bütçelerini şişirmeden bu talepleri karşılamak için büyük ölçüde zırhlı alüminyum kablolara güveniyor.

Uzun vadeli stabilite için hassas bir şekilde tasarlanmıştır,Taitong Kablosu birinci sınıf 0,6/1kV alçak gerilim güç dağıtım kabloları üretmektedir. Özel sıkıştırma ve çok çekirdekli büküm teknolojilerini kullanan hatlarımız, küresel hizmet geliştirmeleri için mekanik esneklik ve elektriksel güvenilirliğin ideal bir karışımını sunar.

0.6/1kV 5 Çekirdekli Güç Kablolarının Yapısal Mühendisliği

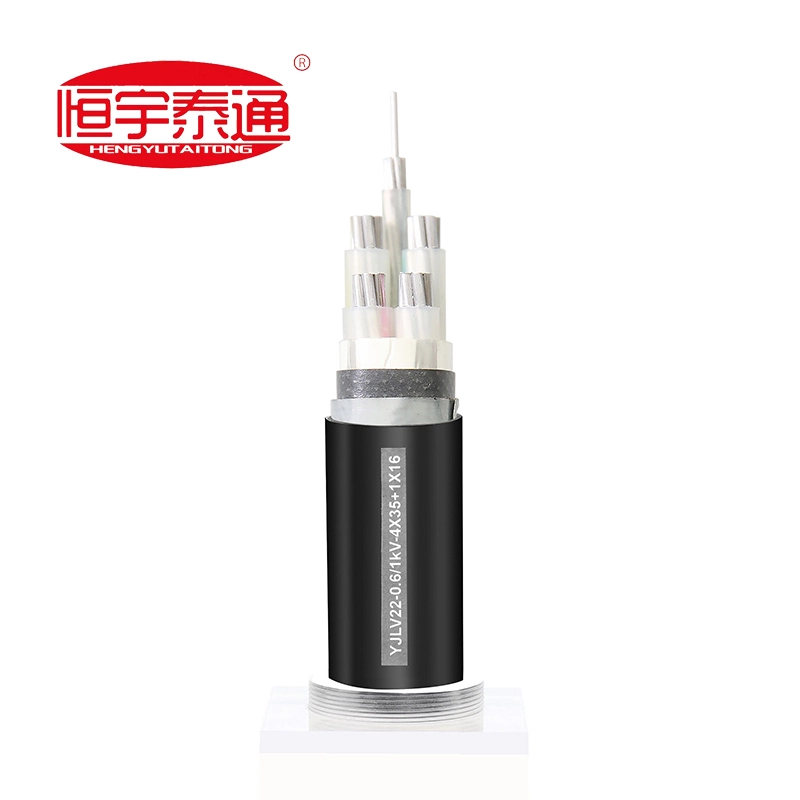

YJLV22-0.6/1kV gibi standart konfigürasyonlara bakıldığında, kablo kesiti, doğrudan gömme veya kanal kurulumu için tasarlanmış gelişmiş, çok katmanlı bir koruma sistemini ortaya koymaktadır:

Sıkıştırılmış Alüminyum İletkenler:Çekirdek içindeki hava boşluklarını ortadan kaldırırken elektriksel kesitleri en üst düzeye çıkarmak için yüksek saflıkta alüminyumdan şekillendirilmiş ve örülmüş.

Çapraz Bağlı Polietilen (XLPE) İzolasyon:Yüksek dielektrik izolasyon sağlar ve damar iletkenlerinin 90°C'ye kadar sürekli sıcaklıklarda güvenle çalışmasına olanak tanır.

İç Yatak ve Dolgular:Çok çekirdekli yapıyı mükemmel şekilde yuvarlak ve yapısal olarak dengeli tutan higroskopik olmayan polipropilen malzemeler.

Çift Çelik Bant Zırhı (DSTA):Dış kılıfın altına sıkıca sarılmış üst üste binen metalik bantlar, yer altı ezilme yüklerine ve kazı küreği darbelerine karşı ağır hizmet direnci sağlar.

Ağır Hizmet PVC Dış Kılıf:Toprak asitlerine, nem sızmasına ve aşındırıcı aşınmaya direnen gelişmiş bir çevresel izleme katmanı sağlar.

Alçak Gerilim Dağıtımında Alüminyumun Stratejik Maliyet Avantajı

Kapsamlı bölgesel ikincil şebekeler için bakır çekirdeklerin kullanılması, satın alma bütçelerinin hızla artmasına neden olabilir. Modern alçak gerilim sistemleri, iki belirleyici nedenden dolayı sıkıştırılmış alüminyum iletkenleri seçmektedir:

1. Dramatik Bütçe Tasarrufları:Alüminyum çekirdek tedariki, doğası gereği, yüksek derecede uçucu bakır alternatifleriyle karşılaştırıldığında malzeme masraflarını %40'a kadar azaltır ve yüklenicilerin katı mali sınırlar dahilinde şebeke ayak izlerini genişletmesine olanak tanır.

2. Sahada Basitleştirilmiş Kullanım:Alüminyum damarların hafif yapısı, bu çok çekirdekli kabloların dolambaçlı yer altı kanallarından sürüklenmesini veya derin hendeklere döşenmesini kolaylaştırarak mürettebatın yorgunluğunu ve kurulum saatlerini en aza indirir.

Modern Enerji İhalelerinde 5 Çekirdekli Sistemlerin Gerekliliği

Uluslararası inşaat yönetmelikleri ve elektrik şebekesi spesifikasyonları sıklıkla zorunlu kılmaktadır5 çekirdekli kablo mimarileri(örneğin, 3 Faz + 1 Nötr Çekirdek + 1 Özel Topraklama Çekirdeği) eski 4 çekirdekli tasarımlara göre:

Üstün Harmonik Kullanımı:Modern ticari bölgeler, yüksek harmonik akımları nötr hattan geri iten doğrusal olmayan yüklerle doludur. Özel nötr çekirdek konfigürasyonlarımız termal aşırı yüklemeleri önler.

Kusursuz Arıza Topraklaması:Entegre, ayrı topraklama çekirdeği (PE), toprağa anında, düşük empedanslı bir yol sağlar. Bu, devre kesicilerin bir arıza sırasında anında devreye girmesini sağlayarak, aşağı yöndeki ekipmanı ve personeli tehlikeli dokunma gerilimlerinden korur.

Fabrikada Doğrudan Uyumluluk ve Proje Kaynak Kullanımı

İkincil güç şebekesi genişletme projeleri, kurulum hataları veya üretim kusurları için sıfır marj bırakır. Alçak gerilim altyapıları, tam teknik uyum gerektirirIEC 60502-1uluslararası standart protokoller.

Şu tarihte:Taitong Kablosu, %100 fabrika doğrudan özelleştirilmiş üretim modelini sıkı bir şekilde uyguluyoruz. Yaşlanan, genel depo stoğunu temizlemiyoruz. Bunun yerine, her bir alçak gerilim dağıtım kablosu partisi, proje miktar listenize (BOQ) tam olarak uyacak şekilde özel olarak ekstrüde edilir ve belirtilen kesit adımları (örn. 4✖35 + 1✖16mm2), özel ceket izleme renkleri ve yerel elektrik yönetmeliklerine tam uyum sağlanır.

Alçak gerilim mühendislik bölümümüzle bugün iletişime geçinYetkili tip testi kataloglarını, kesit tasarım planlarını güvence altına almak veya yaklaşan proje ihaleniz için hızlı, sözleşmeye hazır bir fabrika fiyatlandırma matrisi almak için!
